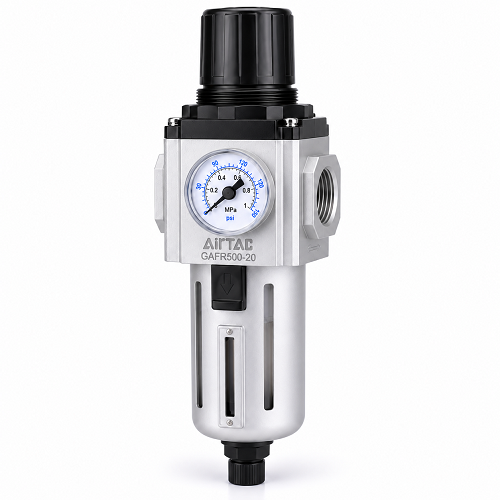

Bộ lọc điều áp khí nén AirTAC GAFR500-20

Liên hệ báo giá

GAFR500-20 là bộ lọc điều áp khí nén AirTAC GAFR Series, cổng 3/4 inch, dải điều chỉnh 0,15–0,9 MPa, cấp lọc tùy chọn 40 μm hoặc 5 μm. Dung tích cốc xả 108 cc; khối lượng 950 g.

YÊU CẦU BÁO GIÁ

SKU: GAFR500-20 Danh mục: Bộ lọc điều áp khí nén, Bộ xử lý khí nén, Linh kiện khí nén Thương hiệu: AirTAC

Mô tả
Thông tin bổ sung

Bộ lọc điều áp khí nén AirTAC GAFR500-20

AirTAC GAFR500-20 thuộc GAFR Series, tích hợp chức năng lọc tạp chất và điều chỉnh áp suất khí nén trong cùng một thiết bị. Cơ cấu điều áp cân bằng và cơ chế tự khóa dạng nhấn giúp hạn chế thay đổi áp suất cài đặt do tác động bên ngoài.

Thông số kỹ thuật

Model	GAFR500-20
Hãng	AirTAC
Dòng sản phẩm	GAFR Series – filter & regulator
Môi chất	Không khí
Cỡ cổng	3/4 inch
Cấp lọc	40 μm hoặc 5 μm (tùy chọn)
Dải điều chỉnh áp suất	0,15–0,9 MPa (20–130 psi)
Áp suất làm việc tối đa	1,0 MPa (145 psi)
Áp suất thử	1,5 MPa (215 psi)
Nhiệt độ làm việc	−5 đến 70 °C, không đóng băng
Dung tích cốc xả	108 cc
Khối lượng	950 g

Bản vẽ và kích thước lắp đặt

Bản vẽ kích thước AirTAC GAFR Series

Kích thước (mm)

A	82	AB	72	AC	52
B	100	BA	50	BB	85
BC	50	C	299.5	D	M55×2.0
K	8.5	KA	55	KB	11
KC	57	P	3/4 inch	PA	191.5
Q	G1/4

Đặc điểm và tùy chọn đặt hàng

Đồng hồ áp suất vuông bo tròn có kẹp và kính phóng đại, giúp tiết kiệm không gian lắp đặt.
Cơ cấu tự khóa dạng nhấn hạn chế dịch chuyển bất thường của áp suất cài đặt.
Kết cấu dẫn dòng quay giúp tách chất lỏng và lọc hạt rắn trong khí nén.
Kiểu xả: bán tự động kết hợp xả tay hoặc xả tự động.
Vật liệu cốc có các lựa chọn PC, nylon hoặc kim loại theo cỡ thân và mã đặt hàng.
Giá đỡ là tùy chọn; có lựa chọn không đồng hồ, ren G và van hồi lưu.
Phiên bản áp suất thấp tùy chọn có dải làm việc 0,15–0,4 MPa (20–58 psi).

Lưu ý: mã cơ sở GAFR500-20 chưa thể hiện đầy đủ hậu tố cấu hình. Khi đặt hàng cần xác nhận cấp lọc, kiểu xả, vật liệu cốc, đồng hồ, giá đỡ, loại ren và van hồi lưu.

Nguồn thông số: catalogue GAFR Series chính thức của AirTAC.
