Xi lanh khí nén AirTAC SC40-1000

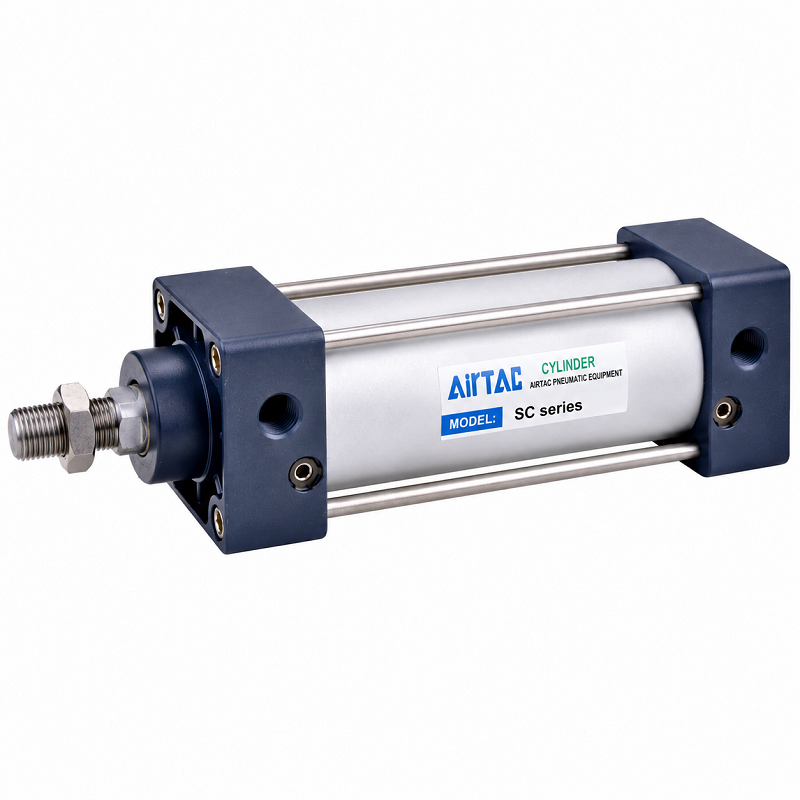

AirTAC SC40-1000 là xi lanh khí nén tác động kép thuộc SC Series tiêu chuẩn. Model này có đường kính piston 40 mm và hành trình 1000 mm. Xi lanh chuyển đổi năng lượng khí nén thành chuyển động tịnh tiến, phù hợp cho các cơ cấu đẩy, kéo, nâng, hạ, kẹp và định vị trong máy móc tự động hóa.

Thông số kỹ thuật SC40-1000

Đặc điểm của xi lanh AirTAC SC

• Kết cấu tie-rod: thân xi lanh và nắp trước/sau được liên kết bằng các thanh giằng.
• Phớt piston dạng làm kín hai chiều và có khả năng giữ mỡ bôi trơn.
• Cơ cấu điều chỉnh giảm chấn giúp giảm va đập ở cuối hành trình.
• AirTAC cung cấp nhiều phương án gá lắp và phụ kiện cho SC Series.
• So với xi lanh ISO 15552 cùng đường kính, AirTAC công bố SC Series có chiều dài tổng thể ngắn hơn.

Công dụng và ứng dụng

Với bore 40 mm và stroke 1000 mm, SC40-1000 được dùng làm cơ cấu chấp hành tuyến tính trong hệ thống khí nén. Việc chọn xi lanh cần dựa trên lực yêu cầu, áp suất thực tế, tải, tốc độ, hành trình và phương án gá lắp; không nên chọn chỉ dựa trên đường kính piston.

Lưu ý lắp đặt và sử dụng

• Làm sạch đường ống trước khi kết nối để hạn chế bụi và tạp chất đi vào xi lanh.
• Khí nén sử dụng nên được lọc 40 μm hoặc nhỏ hơn.
• Chạy thử không tải trước khi đưa vào vận hành; ban đầu đặt giảm chấn ở mức nhỏ và điều chỉnh dần.
• Hạn chế tải ngang lên cần piston để duy trì hoạt động bình thường và tuổi thọ xi lanh.
• Trong môi trường ẩm, nhiều bụi, nước, dầu hoặc xỉ hàn cần có biện pháp bảo vệ phù hợp.

Nguồn kỹ thuật: tài liệu SC Series của AirTAC. Các dữ liệu bore/hành trình/hậu tố S được lấy trực tiếp từ model sản phẩm hiện có của TKCorp. Những thông số không xác định chắc chắn từ mã model không được tự suy diễn.
